Главной частью, сердцем любой системы отопления является . Многообразие их видов и конструкций способно поразить всякое воображение. И, надо отдать должное, многие современные котлы являются и экономичными, и эффективными устройствами. Они имеют тонкие регулировки, снабжены автоматикой и могут работать без участия человека. Некоторые модели даже могут отправить СМС хозяину и «доложить» о тепловой обстановке в доме, а хозяин по мобильному телефону или через интернет-соединение может заказать нужную температуру к своему приезду. Но бывают случаи, когда выгодно на отопление своими руками. Например, для отопления дачного домика или теплицы.

Содержание:

Котел на отопление своими руками - делаем пиролизный котел

Котел на отопление своими руками

Интернет буквально перегружен различной информацией по самостоятельному изготовлению котлов отопления. Применяются совершенно неожиданные комплектующие, которые никак не задумывались ранее быть частью котла; некоторые технические решения могут поспорить с изобретениями конструкторских бюро; КПД некоторых котлов не уступают лучшим котлам именитых производителей. Но к сожалению, в интернете и немало «мусорной» информации, которая не может ничем помочь, а в некоторых случаях способна и навредить. Авторы некоторых обзоров хвастливо заявляют, что нет ничего проще, чем самостоятельно изготовить котел отопления, хотя на самом деле это непростая задача. Цель этой статьи разобраться, какие именно котлы отопления достойны того, чтобы сделать их самостоятельно и каковы особенности технологического процесса их изготовления.


Виды котлов отопления и возможность их самостоятельного изготовления

Задача котла отопления – нагреть при помощи какого-либо топлива теплоноситель и передать его в систему отопления, которая уже распределяет тепло потребителям. Именно по виду применяемого топлива котлы делятся на несколько больших классов. Рассмотрим эти классы и сразу определим целесообразность самостоятельного их изготовления.



  • Газовые котлы отопления – в настоящее время — это наиболее экономически выгодный вид топлива. Современные газовые котлы имеют высокий КПД, легко управляются, работают без вмешательства человека. Самостоятельное изготовление газовых котлов возможно, но категорически не рекомендуется. Во-первых, из-за того, что газ – это опасный вид топлива и любое несанкционированное вмешательство может привести к печальным последствиям, а, во-вторых, никакая газоснабжающая организация не даст разрешения на эксплуатацию самодельного газового котла. И правильно сделает.
Котел на отопление своими руками - делаем пиролизный котел

Газовые котлы отопления запрещено изготавливать самостоятельно.


  • Жидкотопливные котлы применяются там, где нет газификации и других видов топлива. Эти котлы имеют очень высокий КПД, они легко поддаются автоматизации, но их применение связано с определенными трудностями по хранению больших количеств топлива: солярки или мазута. Самостоятельное изготовление жидкотопливных котлов запрещено, никакой пожарный инспектор не поставит свою подпись при сдаче дома в эксплуатацию, если он будет оборудован не сертифицированным оборудованием. Да и, наверное, мало кто захочет жить на пороховой бочке.



Котел на отопление своими руками - делаем пиролизный котел

Жидкотопливные котлы чаще всего вынужденная мера, а не здравый смысл


  • Электрические котлы отопления имеют явное преимущество перед всеми остальными в простоте своей конструкции, малым габаритным размерам, удобству управления. Эти котлы сравнительно просто сделать самостоятельно. Но все эти преимущества нивелируются высокими ценами на электроэнергию. К сожалению, отопление электричеством экономически невыгодно. Оно и понятно, ведь значительную часть электроэнергии получают путем сжигания углеводородного топлива. Еще одним существенным ограничением является то, что не всегда электроснабжающие организации дадут разрешение на выделение большой мощности.
Котел на отопление своими руками - делаем пиролизный котел

Единственная помеха для широкого внедрения электрических котлов — высокие цены на электроэнергию


  • Твердотопливные котлы отопления, несмотря на заверения скептиков об их скором уходе на второй план, продолжают успешно работать и поныне. Мало того – они испытывают настоящее второе рождение. В качестве топлива в них используются дрова, каменный уголь, торфяные брикеты, горючие сланцы и другие виды твердого топлива. Очень интересны котлы, которые используют особый род топлива –  пеллеты, изготавливаемые из отходов древесины. Эти котлы поддаются автоматизации, имеют высокий КПД, но производство и логистика пеллет пока находится на зачаточном уровне. Для самостоятельного изготовления более всего подходят именно твердотопливные котлы, поэтому будем рассматривать именно их. Но особого внимания достойны одни из представителей твердотопливных котлов – пиролизные.
Котел на отопление своими руками - делаем пиролизный котел

Твердотопливным котлам еще рано отправляться «на свалку истории»

Твердотопливные пиролизные котлы отопления


Классический твердотопливный котел представляет собой емкость определенного объема, выполненная из металла: стали или чугуна. В ней происходит сгорание твердого топлива, при этом выделяется тепловая энергия, передаваемая теплоносителю при помощи теплообменников. При этом в камеру сгорания постоянно подается наружный воздух для поддержания горения топлива. Если прикрывать подачу воздуха, то процесс горения замедлится, а если открыть, то оно будет идти быстрее именно так регулируют мощность классических твердотопливных котлов.


Существуют котлы, приспособленные только для определенного вида топлива: дрова, уголь, пеллеты, — но есть модели, которые работают на любом топливе. Твердотопливные котлы могут быть как с естественной тягой, так и с принудительной. КПД хорошо спроектированного и выполненного классического твердотопливного котла может достигать 71—79%. Преимуществами таких котлов являются:



  • Доступность и низкая цена на топливо.
  • Возможность использовать несколько видов топлива.
  • Способность сжигать отходы деревообрабатывающего производства и сельскохозяйственной переработки.
  • Полная автономность работы, независимость от электроэнергии.

Однако классические твердотопливные котлы обладают и рядом недостатков, с которыми невозможно не считаться:



  • На одной загрузке топлива котлы работают не более 4—6 часов.
  • Необходимость хранения больших запасов топлива требует дополнительных площадей.
  • Загрузка в основном происходит в ручном режиме.
  • Классические твердотопливные котлы требуют постоянной очистки от продуктов сгорания.
  • Процесс сгорания обладает инерционностью, его трудно контролировать.

В категории твердотопливных котлов стоит выделить в отдельную группу так называемые пиролизные котлы, работа которых происходит за счет раздельного сгорания топлива и выходящих из него продуктов распада – пиролизных газов. Рассмотрим работу такого котла на примере.

Котел на отопление своими руками - делаем пиролизный котел

Устройство и принцип работы пиролизного котла

Топливо (это чаще всего дрова) через верхнюю загружают в газифицирующую камеру. Дроссель дымохода полностью открывают и дрова поджигают. При этом включают вентилятор, который подает в камеру воздух. Естественно, дрова начинают гореть как в обычном твердотопливном котле.


После того как дрова разгорелись, закрывают верхнюю дверку и перекрывают дроссель дымохода. Воздух продолжает поступать к топливу, но в ограниченном количестве, поэтому дрова начинают тлеть при температуре от 200 до 800 °C. При этих условиях происходит реакция пиролиза: разложения древесины на твердую часть в виде угля и легкую - пиролизных газов, которые через форсунку подаются в камеру сжигания. Туда же подается через канал подачи вторичного воздуха подогретая смесь. В условиях высоких температур пиролизные газы воспламеняются и окисляются подаваемым воздухом. Температура их сгорания при этом составляет около 1100 °C.


Раскаленные газы проходят через множественные дымовые каналы, которые находятся в среде теплоносителя системы отопления – воде. Происходит передача тепловой энергии. Высокая температура в камере сжигания поддерживает процесс пиролиза в газифицирующей камере. Если необходимо доложить дрова в газифицирующую камеру, то для этого полностью открывают дроссель дымохода, выжидают несколько минут, чтобы камера проветрилась от пиролизных газов и начался обычный процесс горения. После этого открывают дверцу, докладывают дрова, закрывают дверцу и  заслонку (дроссель) дымохода. Процесс пиролиза и дожигания газов в нижней камере возобновляется.



Внимание: В котлах с нагнетанием первичного и вторичного воздуха открывать дверцу загрузки можно только после открытия заслонки дымохода и паузы. В ином случае, при открытии дверцы пиролизные газы, скопившиеся в камере газификации, могут воспламениться. Этого недостатка лишены пиролизные котлы не с нагнетанием воздуха, а с дымососом, где в камерах создается разрежение.


Пиролизные котлы отопления обладают следующими преимуществами:



  • В пиролизных котлах происходит полное сгорание топлива, что позволяет гораздо реже очищать зольник и высокотемпературные газоходы.
Котел на отопление своими руками - делаем пиролизный котел

Пламя в камере сжигания


  • Горением пиролизных газов можно легко управлять, что позволяет сделать управление котлом автоматизированных.
  • Процесс горения в газифицируемой камере управляемый при помощи подачи первичного воздуха. Горение замедленное, а это позволяет на одной закладке дров работать от 5—7 часов до нескольких суток (у котлов верхнего горения).
  • В пиролизных котлах можно сжигать крупные не колотые дрова.
  • В качестве топлива могут быть использованы древесные отходы, обрезки фанеры, ДСП, ДВП, МДФ.
  • Пиролизные котлы в 3 раза меньше выбрасывают в атмосферу вредных веществ.

Недостатки пиролизных котлов:



  • Для работы вентилятора или дымососа необходима электроэнергия, поэтому следует озаботиться оснащением котла мощным источником бесперебойного питания.
  • При влажности топлива более 20% резко падает КПД котла.
  • В случае малых нагрузок возможны перепады в работе котла, что сказывается на отложении дегтя в газоходных каналах. Для постоянной нагрузки котла может потребоваться теплоаккумулятор – для запасания тепловой энергии.
Котел на отопление своими руками - делаем пиролизный котел

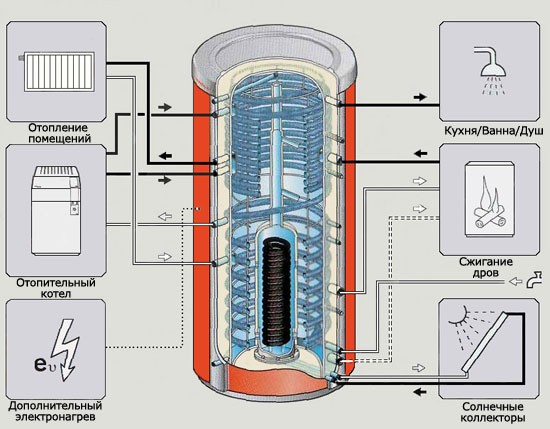

Избыток сгенерированного тепла можно сохранить в теплоаккумуляторе


  • Чтобы в газоходах котла не выпадал конденсат, необходимо поддерживать температуру обратки не менее 60 °C. Конденсат приводит к ускоренной низкотемпературной коррозии котла.
  • Невозможность организации автоматической подачи топлива.
  • Пиролизные котлы очень материалоемкие, поэтому стоят в 1,5—2 раза выше, чем классические твердотопливные.

Так как в пиролизных котлах происходит высокотемпературное горение (1100—1200 °C), то нижнюю часть камеры газификации и всю камеру сжигания, включая и дверцу, нужно особым образом защитить при помощи футеровки – специальной жаропрочной облицовки. Учитывая высокие температуры, футеровка делается либо шамотным кирпичом, либо специальными жаростойкими муллитокорундовыми бетонами. Какие функции выполняет футеровка:

Котел на отопление своими руками - делаем пиролизный котел

Футеровка шамотным кирпичом позволяет соблюдать требуемый температурный режим и защищает металл


  • Защита металлических поверхностей камер котла от воздействия высоких температур, что предотвращает металл от прогорания.
  • Для успешного течения реакции выделения газов и горения пиролизных газов необходим определенный температурный режим. При контакте пламени с охлаждаемым металлом может пойти обильное выделение конденсата, а футеровка позволяет удерживать температуру реакции постоянной.

Котел на отопление своими руками


Прежде чем начинать изготовление пиролизного котла, необходимо точно определиться с его размерами, которые во многом зависят от необходимой мощности. Недостаточная мощность котла не позволит компенсировать все теплопотери, а избыточная потребует сброса излишков в теплоаккумулятор.


Обычно при расчетах принимают, что для отопления 10 м2 площади жилья требуется 1 киловатт мощности котла. Допустим, требуется отопить 250 м2 площади загородного дома. Получается, что котел должен иметь мощность не менее 25 КВт. В следующих рисунках приведены чертеж котла и таблица соответствия размеров — мощности котла.

Котел на отопление своими руками - делаем пиролизный котел

Типовой чертеж твердотопливного пиролизного котла

Котел на отопление своими руками - делаем пиролизный котел

Таблица соответствия размеров котла генерируемой мощности

Эти данные будут являться ориентиром для расчета будущей конструкции. Лучше всего воспользоваться готовыми чертежами уже сделанных и успешно работающих не один сезон котлов. На этих котлах уже отработаны типичные ошибки и их авторы охотно могут поделиться чертежами с подробнейшей спецификацией именно того котла, который будет отвечать всем потребностям. Естественно — это не бесплатно, но сумма в 50—70 $ просто смехотворна по сравнению с тем, что может ждать горе-самоделкина на пути к вожделенному котлу.


Настоятельно рекомендуется самому сделать 3D-визуализацию всех узлов котла в AutoCAD или любой другой подходящей программе, чтобы лучше понять внутреннее устройство и выработать правильную стратегию изготовления котла.

Котел на отопление своими руками - делаем пиролизный котел

Пример 3D визуализации конструкции пиролизного котла

Необходимый инструмент и материалы для изготовления котла


Для изготовления пиролизного котла понадобится следующий инструмент:



  • Сварочный инвертор.
  • Электродрель с набором сверел по металлу разного диаметра.
  • Углошлифовальная машина (болгарка) под круг диаметром 230 мм.
  • Углошлифовальная машина под круг 125 мм.
  • Для проделывания отверстий большого диаметра желателен газовый резак или (что идеально) плазморез. Если их нет, то при определенном навыке это можно сделать болгаркой.
Котел на отопление своими руками - делаем пиролизный котел

Филигранная резка металла плазмой


  • Стандартный набор слесарного инструмента: молоток, зубила, напильники, струбцины и другое.

Материалы для изготовления котла:



  • Для изготовления газифицирующей камеры и камеры сжигания лучше использовать листовую сталь 5 мм, а для внешней обшивки 4 мм. Всего понадобится примерно 7—10 м2 листа, в зависимости от конкретной модели. В крайнем случае можно обойтись для всего котла листом 4 мм.
  • Труба диаметром 57 мм толщиной 3,5 мм для теплообменников – 8-10 м.
  • Труба диаметром 159 мм с толщиной стенки 4,5 мм для борова (горизонтального выхода дымохода из котла) – 0,5 м.
  • Шамотный огнеупорный кирпич ША-8 – 15-25 шт.
Котел на отопление своими руками - делаем пиролизный котел

Шамотный кирпич нужен для футеровки



  • Труба диаметром 32 мм с толщиной стенки 4,5 мм – 2 м.
  • 60302 мм – 2 м.
  • Профильная труба 80402 мм – 2 м.
  • Полоса стальная 304 мм – 2 м.
  • Электроды – 5—6 пачек.
  • Круги отрезные 230 мм – 10 шт.
  • Круги отрезные 125 мм – 10 шт.
  • Круги шлифовальные 125 мм – 5 шт.
  • Вентилятор центробежный дутьевой.
Котел на отопление своими руками - делаем пиролизный котел

Центробежный вентилятор обеспечит поступление первичного и вторичного воздуха в камеры котла


  • Датчик температуры.

Приведенный перечень весьма приблизителен и не является точной инструкцией для исполнения. Все должно закупаться на основе индивидуальных расчетов. Наверняка что-то придется докупать, а что-то останется в излишках.

Изготовление пиролизного котла


Лучше всего составить оптимальный план раскроя стального листа на заготовки заранее, по уже имеющимся чертежам и нарубить его на прямоугольные заготовки сразу при закупке на металлобазе. Эта услуга, конечно, стоит денег, но дает преимущества во времени и качестве. Болгаркой такой ровный срез, как при рубке, сделать практически невозможно. Стандартные размеры стального горячекатанного листа толщиной 3—5 мм составляют 1,56 м.

Котел на отопление своими руками - делаем пиролизный котел

Металлический лист на заготовки лучше нарубить на гильотине

Отметим основные этапы изготовления пиролизного котла:



  • После раскроя заготовок можно начинать изготавливать внутреннюю часть котла, а именно сваривать камеры: газифицирующую и сжигания. Монтаж лучше делать из двух половинок.
Котел на отопление своими руками - делаем пиролизный котел

Начало сборки котла


  • После того как будет сварен каркас камер, можно приварить заднюю стенку и воздуховоды в камере газификации. На фотографии они сделаны из швеллера, но это совершенно необязательно, достаточно профильной трубы 60302 мм, в которой предварительно насверлить отверстий диаметром 10 мм. Обратите внимание на вырез в задней стенке под дымоходный канал.
Котел на отопление своими руками - делаем пиролизный котел

Задняя стенка камеры газификации


  • В камеру сжигания выводится трубка подачи вторичного воздуха, которая связана с фасадом котла при помощи профильной трубы 2020 мм.



Котел на отопление своими руками - делаем пиролизный котел

Труба подачи вторичного воздуха в камеру сжигания


  • Настало время готовить теплообменник. Для этого в заготовленной пластине по разметке выжигаются газовым резаком отверстия под газоходные трубы диаметром 57 см. При отсутствии резака можно прожечь большим током электродом, но этот способ хуже.
Котел на отопление своими руками - делаем пиролизный котел

Направляющая пластина трубчатого теплообменника


  • Нарезаются трубы теплообменника, насаживаются на опорные пластины, прихватываются сваркой. После проверки размеров, все стыки обвариваются. Теплообменник готов.
Котел на отопление своими руками - делаем пиролизный котел

Готовый теплообменник


  • На свое штатное место приваривается теплообменник. На этом же этапе изготавливается и монтируется дроссельная заслонка дымохода.
Котел на отопление своими руками - делаем пиролизный котел

Теплообменник и дроссельная заслонка на своих штатных местах


  • Приваривается передняя стенка камер котла, предварительно в ней делаются отверстия для трубок подачи первичного и вторичного воздуха.
Котел на отопление своими руками - делаем пиролизный котел

Передняя стенка камер


  • В месте дроссельной заслонки и выхода газохода приваривается задняя крышка и боров.
Котел на отопление своими руками - делаем пиролизный котел

Боров (горизонтальная часть дымохода) приварен к задней крышке


  • Внутренняя часть котла собрана. Теперь необходимо тщательно зачистить сварные швы шлифовальным диском и проверить их качество.
  • В качестве внешней обшивки котла применяется листовая сталь 4 мм. Для ее крепления на корпус котла навариваются отрезки уголка №25.
Котел на отопление своими руками - делаем пиролизный котел

Уголки для крепления внешней облицовки котла


  • На предварительно размеченном и раскроенном листе обшивки делают сквозные отверстия диаметром 10—12 мм в месте расположения уголков.
Котел на отопление своими руками - делаем пиролизный котел

Технологические отверстия для приваривания внешней обшивки к уголкам


  • Все отверстия обвариваются, чтобы лист обшивки надежно скрепился с основанием.
Котел на отопление своими руками - делаем пиролизный котел

Лист обшивки приварен


  • Подобным образом обшиваются все стороны котла кроме верхней крышки. Все стыки тщательно провариваются и зачищаются.
Котел на отопление своими руками - делаем пиролизный котел

Листы обшивки после зачистки


  • Настало время проверки герметичности всех сварных швов. Для этого все отверстия входа, выхода и слива теплоносителя заглушаются и котел наполняется водой через верхнюю крышку. Проверяется отсутствие течей. Если течь обнаружена, то это место помечается мелом для дальнейшего исправления.
Котел на отопление своими руками - делаем пиролизный котел

Первичное испытание герметичности водой


  • Для ревизии дымоходов делается туннель для верхней крышки, изолированный от водяной рубашки котла и только потом заваривается верхняя часть котла.
Котел на отопление своими руками - делаем пиролизный котел

Верхняя крышка с уплотнителем


  • Регулировку воздушных заслонок делают при помощи резьбовых шпилек.
Котел на отопление своими руками - делаем пиролизный котел

Отличный способ тонкой регулировки воздушных заслонок


  • Все воздушные отверстия закрывают общим кожухом, из которого выводят общий воздуховод из профильной трубы.
Котел на отопление своими руками - делаем пиролизный котел

Кожух и общая подающая труба воздуховода


  • Изготавливают и навешивают дверцы для камер котла. В качестве футеровки дверцы можно применять либо чугунные пластины, либо шамотный кирпич. Уплотнение делают керамическим шнуром.
Котел на отопление своими руками - делаем пиролизный котел

Дверца камеры с футеровкой и уплотнением


  • Футеровку нижней части камеры газификации до воздуховодов делают из шамотного кирпича. Для этого кирпич пилят при помощи болгарки с камнерезным диском. Доводят кирпич до нужного размера вручную на шлифовальном камне.
Котел на отопление своими руками - делаем пиролизный котел

Футеровка нижней части газифицирующей камеры делается из пиленного шамотного кирпича


  • От геометрических размеров щели в нижней части камеры газификации зависит генерируемая мощность пиролизного котла. Поэтому при изготовлении камней футеровки надо принимать во внимание приведенные в таблице размеры, чтобы мощность котла соответствовала проектной.
Котел на отопление своими руками - делаем пиролизный котел

Как размеры щели влияют на мощность котла


  • На профильную трубу главного воздуховода приваривается фланец, а затем крепится центробежный вентилятор.
Котел на отопление своими руками - делаем пиролизный котел

Вентилятор крепится к фланцу


  • Шамотным кирпичом делают футеровку камеры сжигания.
Котел на отопление своими руками - делаем пиролизный котел

Футеровка камеры сжигания


  • Для улучшения теплопередачи котла рекомендуется помещать в каналы газохода теплообменника так называемые завихрители (турбулизаторы), которые, во-первых, замедляют движение раскаленных газов и тем самым улучшают теплопередачу, а, во-вторых, служат для очистки труб газохода от отложений.
Котел на отопление своими руками - делаем пиролизный котел

Завихрители существенно повышают КПД котла


  • Для прочистки завихрители прикрепляют к коромыслу, которое связано с рычагом, выведенным наружу. Покачивая рычаг можно быстро прочистить каналы.
Котел на отопление своими руками - делаем пиролизный котел

Завихрители лучше укрепить на общем коромысле


  • Перед запуском котла следует проверить его герметичность и опрессовать его давлением в 4 бар. Для этого заглушаются все отверстия в котле, кроме подачи и обратки системы отопления. Котел наполняется водой полностью и к нему подключается опрессовщик.
Котел на отопление своими руками - делаем пиролизный котел

Опрессовщиком удобно проверять герметичность гидравлических систем


  • Опрессовщиком давление доводится до 3 бар. Если давление сразу падает, значит, где-то есть течь, которую надо обнаружить и устранить. Если же давление в течение получаса не меняется, то можно считать, что котел герметичный и его можно интегрировать в систему отопления.
  • Для обеспечения безаварийной работы котла, на трубе подачи в систему отопления через резьбовой штуцер монтируется группа безопасности котла, которая включает аварийный клапан, автоматический воздухоотводчик и манометр. При возникновении нештатных ситуаций, клапан, настроенный на давление 3 бар, сбросит избыточное давление.
Котел на отопление своими руками - делаем пиролизный котел

Каждый котел в закрытой системе отопления обязательно оснащается группой безопасности


  • Пиролизный котел желательно оснастить блоком автоматики, который при помощи термодатчиков будет отслеживать режим работы котла и в случае необходимости производить его остановку и запуск. О том, как реализовано автоматическое управление в котлах, показано в видео.
Видео: Автоматика для пиролизного котла

Ввод пиролизного котла в эксплуатацию


Перед тем как производить первый запуск котла, необходимо его соединить с дымоходом. и наполнить водой. Пустой котел запускать категорически запрещено – это приведет к перегреву. Помимо этого на каждом котле должен быть термометр, контролирующий температуру теплоносителя, который вкручивается в специально отведенное для этого место. Во всех проектах котлов обязательно предусмотрены отверстия для термометра, а также термодатчиков.



  • Вентилятор через выключатель соединяется с питающей сетью, проверяется его работа. Все воздушные заслонки ставятся в среднее положение.
  • На дно камеры газификации кладется бумага, чтобы она выглядывала из-под форсунки в камеру сжигания, а на нее уже укладываются дрова. Первая загрузка дров не должна быть большой, достаточно нескольких небольших поленьев. Дверь камеры газификации плотно закрывается.
  • Полностью открывается дроссельная заслонка дымохода камеры газификации, включается вентилятор и поджигается бумага.
  • Когда горение дров станет уверенным, через несколько минут, закрывается дроссельная заслонка дымохода. Дрова должны перейти в режим медленного горения (тления), которое сопровождается выделением пиролизных газов. Через нижнюю дверцу камеры сжигания производится контроль зажигания факела горения пиролизных газов. Если он не загорелся, надо попробовать уменьшить подачу воздуха в камеру газификации и увеличить в камеру сжигания.
  • После загорания пламени, заслонками регулируется его интенсивность и цвет. Бело-желтый цвет пламени говорит о правильной настройке котла.

  • Дверца отсека сжигания закрывается и засекается время, в течение которого котел доведет воду до кипения. По термометру контролируют повышение температуры. Как только, вода достигнет 100 °C – вентилятор отключают. Факел в камере сжигания должен погаснуть. Температура воды после этого должна снижаться.
  • При открытии дроссельной заслонки дымохода пламя в камере сжигания тоже должно погаснуть.

Заключение



  • Пиролизные котлы длительного горения являются сложными устройствами, поэтому их самостоятельное изготовление должно производиться только по чертежам тех котлов, которые уже показали себя в эксплуатации.
  • Самостоятельное изготовление требует неукоснительного соблюдения технологии с проверкой каждого этапа.
  • Пиролизные котлы очень материалоемкие, даже на их самостоятельное изготовление уходит очень много дорогостоящего металла. Окупятся они только тогда, когда будут находиться в постоянном пользовании в течение нескольких сезонов.
Видео: Изготовление пиролизного котла для отопления дома

Похожие статьи

Источник: http://lux-standart.ru/articles/kotel-na-otoplenie-svoimi-rukami-delaem-piroliznyj.php

Лучшие новости сайта


Термоаккумулятор для твердотопливных котлов своими руками

Термоаккумулятор для твердотопливных котлов своими руками

Термоаккумулятор для твердотопливных котлов своими руками

Термоаккумулятор для твердотопливных котлов своими руками

Термоаккумулятор для твердотопливных котлов своими руками

Термоаккумулятор для твердотопливных котлов своими руками

Термоаккумулятор для твердотопливных котлов своими руками

Рекомендуем почитать:
