Комплектация магнитолой свойственна практически каждому современному легковому авто. Играющая в динамиках музыка придает некое разнообразие во время монотонной поездки, она способна улучшить настроение при попадании в дорожный затор. Разумеется, поломка автомагнитолы становится неприятным событием для автовладельца и требует определения причины с последующим проведением ремонта. Для того, чтобы самостоятельно починить магнитолу, следует запастись, помимо терпения, схемами, паяльником с оловом, индикатором проверки напряжения и набором отверток. Не включающийся приемник первым делом требует проверки поступления на него питающего напряжения. Вслед за этим нужно убедиться также в исправности предохранителей и защитных диодов, стабилизатора и датчиков. Если среди этих элементов будет найден неисправный, проведите его ремонт или же замену. При неработающей подсветке на съемной панели магнитолы следует убедиться как в исправности самих ламп, так и в целостности питающей их цепи. Абсолютно не лишней будет проверка соединений на надежность в самом разъеме отсоединяемого элемента. Обнаруженная исправность в таком случае должна быть аккуратно устранена.

как отремонтировать магнитолу своими руками

При отсутствующем воспроизведении звука в любом из режимов, поломка может заключаться и в неисправности микросхемы. В такой ситуации первым делом необходимо выполнить проверку напряжения в цепи и на выходе самого звукового сигнала. Когда напряжение имеется, а звуков совсем нет, потребуется аккуратная и внимательная перепайка микросхемы с применением специального паяльника и в соответствии со схемой, приложенной к руководству по эксплуатации вашей автомобильной магнитолы. Если наблюдается недостаточно высокая чувствительность тюнера АМ, обратите внимание на полосовые фильтры, диодную сборку. Сигнал должен присутствовать на контрольных модулях АМ-тюнера. Быстрая починка автомагнитолы будет зависеть от точно установленного характера ее неисправности. В случае с низкой чувствительностью тюнера FM потребуется дополнительная проверка исправности смежных цепей и присутствующих на выходе элементов. Проблема с воспроизведением дисков может таиться в неполадках узла обработки звукового сигнала либо узла коммутации. Однако не следует сразу начинать с пайки микросхем, а лучше сперва произвести проверку целостности разъема и надежности соединения.

ремонт магнитолы

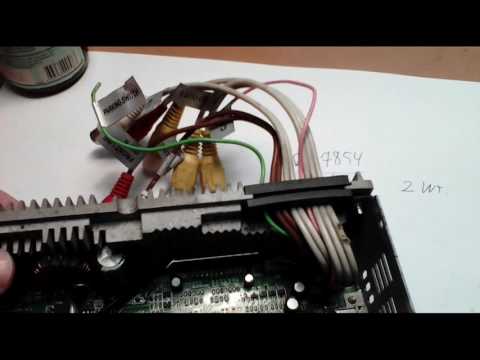

Мощные и современные автомобильные магнитолы имеют огромную популярность у автовладельцев. Но и случаи неисправности с чтением дисков или настройками воспроизведения являются не редкостью. При желании определить поломку магнитолы и выполнить ремонт самому, а не обращаться к специалистам, нужно помимо набора инструментов действовать по приведенной далее инструкции. Двигатель авто глушится в первую очередь. Лишь затем выполняется демонтаж магнитолы для проведения самостоятельного ремонта. Магнитола помещена в специальный кожух, из которого надо ее извлечь, отсоединив при этом все провода. Не забываем, что в виду места расположения магнитолы (обычно передняя часть панели), по причине используемых систем обогрева и вентиляции магнитола заполняется большим количеством пыли, имеющей свойство вызывать перегрев электронных элементов и даже их выход из строя. Что уж говорить о преждевременном износе деталей механического типа. Разборка начинается со вскрытия металлической крышки находящейся на стороне печатной платы. Продув плату в случае имеющейся пыли и аккуратно почистив ее щеточкой, выполните визуальный осмотр на предмет плохой пайки, сгоревших компонентов и обуглившихся дорожек. Восстановите обнаруженную обгоревшую дорожку и проверьте радиодетали на их работоспособность, вскрыв металлическую верхнюю крышку и выкрутив 4 болтика закрепляющих CD деку.

самостоятельный ремонт магнитолы

Далее вытаскиваем дисковую деку, отстегнув при этом 2 шлейфа подключенных непосредственно к главной плате. Отсоединение разъемов и шлейфов осуществляется, как правило, без затруднений и без необходимости в дополнительных инструментах. Теперь на плате нужно найти защитный диод, обычно устанавливаемый рядом с основным разъемом и питающими цепями. Необходимо этот диод выпаять. Его защищает дроссель фильтра, а значит, сначала выпаивается дроссель и лишь затем сам защитный диод. Проводим проверку диода на сопротивление в обоих направлениях, не забывая, что проводимость диода только односторонняя. Соответственно при нулевом сопротивлении с обеих сторон защитного диода можно понять, что он пробит и требует замены на аналогичный. Не забудьте выполнить проверку нового диода перед его впайкой. Магнитола может функционировать и без данного диода, однако при непредвиденной ситуации сгоранию станут подвержены микросхемы на усилителе и прочие важные элементы. Перед подключением автомагнитолы на место убеждаемся в исправности приборов и проводки в авто. Если в машине работает двигатель, снимать и ремонтировать подключенную магнитолу нельзя. При не истекшем гарантийном сроке самостоятельно заниматься ремонтом не нужно, так как магнитола лишится гарантии. Покупая в автомобиль магнитолу, обращайте внимание на известные компании-изготовители техники, предоставляющие длительную гарантию.
Надеемся, наши несложные рекомендации помогут вам, в случае необходимости, починить магнитолу своими руками.


Источник: http://autoremka.ru/advices/kak-samostoyatelno-pochinit-magnitolu.html
