ремонт и регулировка карбюратора озон своими рукамиВ первую очередь заглядываем под диффузоры главных дозирующих систем, не лежат ли на дроссельных заслонках посторонние предметы. Затем возвращаемся к снятой крышке карбюратора озон. Чистим крышку, проверяем зазор холодного пуска и целостность диафрагмы холодного пуска. Особое внимание поплавку - его геометрии. Поплавок не должен задевать за стенки

поплавковой камеры - тут нам помогут ориентироваться её отпечатки не картонной прокладке. Регулировки уровня и свободного хода осуществляются подгибанием соответствующих язычков. Проверку герметичности запорного клапана проверяем с помощью собственного языка. Смотрим, не остался ли эмульсионный жиклёр эконостата в средней части карбюратора. ( В крышке карбюратора, со стороны поплавка, должны быть запрессованы две, рядом расположенные, латунные втулочки диаметром около 3 мм. Так вот одна из них, которая ближе к диффузору второй камеры, частенько вываливается и остаётся в средней части карбюратора.) Если такое случилось, то возвращаем эту деталь на место.


Дальше возвращаемся к машине и проверяем затяжку гаек крепления карбюратора к коллектору. Проверяем работу привода педали газа - при полностью нажатой педали газа обе дроссельные заслонки должны встать вертикально, т. е. открыться. Но тут есть один нюанс. Заслонка второй камеры открывается пневмоприводом, который работает только на заведённом моторе. Поэтому в данном случае вторую заслонку мы открываем вручную. Большим пальцем левой руки нажимаем до упора на тягу привода газа ( при этом открывается заслонка первой камеры ), а указательным поднимаем вверх шток пневмопривода, должна открыться заслонка и второй камеры. Но бывает, что она и не открывается, "прикипела". Эта неисправность относится к разряду "штатных", для карбюраторов "Озон". Причины "залипания" - неисправность пневматики (диафрагма, подсос воздуха, засорение каналов разряжения), долгая стоянка, очень спокойная езда, когда педаль газа больше чем на половину своего хода не нажимается ). "Расшевелить" прикипевшую заслонку, бывает очень непросто.
Берём шприц и заливаем в смесительные камеры по 2 - 3 мл. бензина, это делается для проверки правильной установки дроссельных заслонок. Бензин не должен быстро протечь через заслонки, а должен продержаться не менее 10 сек. Одновременно с этим, заслонки не должны и заклиниваться т. е. открываться рывком. Если что то не так, то придётся добираться до стопорных винтов.
Проверяем работу насоса - ускорителя. Струйка бензина из распылителя должна появляться уже в первый момент начала открытия дроссельной заслонки. Если это происходит с запаздыванием, то будет ощущаться "провал" в начале разгона автомобиля. Для устранения дефекта смотрите рычаг и эксцентрик привода ускорителя и его диафрагму. Часто засоряется сам распылитель, бывает перестаёт работать обратный клапан насоса ускорителя.

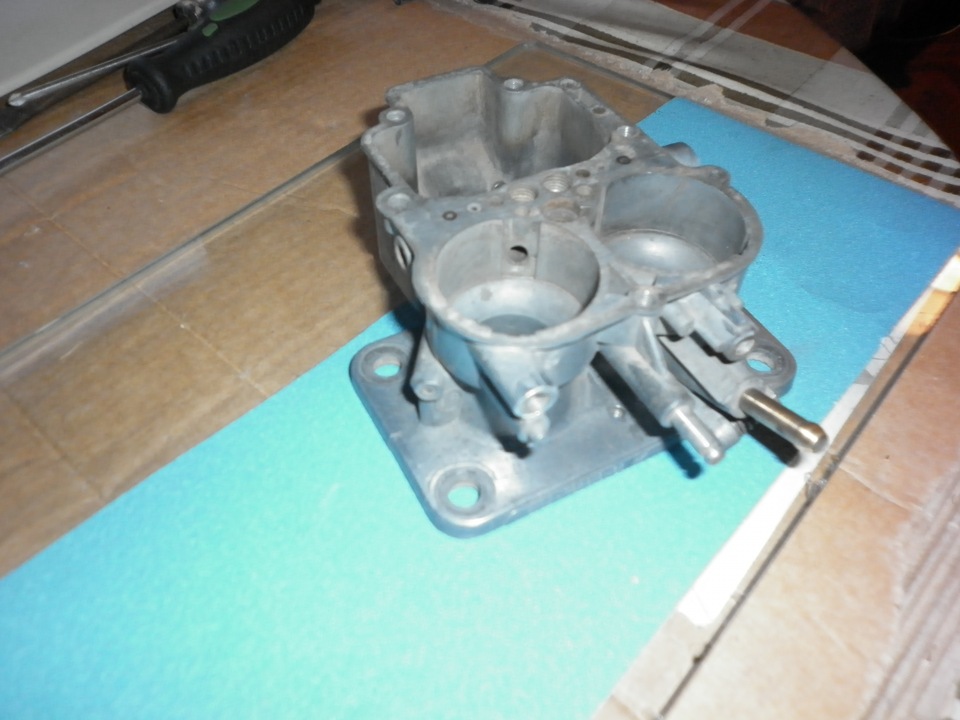

Далее делаем частичную разборку карбюратора, достаточную, для его прочистки. Выкручиваем воздушные жиклёры и вынимаем из колодцев эмульсионные трубки, выкручиваем топливные жиклёры из поплавковой камеры, жиклёр переходной системы и топливный жиклёр холостого хода. Если карбюратор имеет электромагнитный клапан, то он же является и держателем этого жиклёра. Желательно выкрутить и винт регулировки качества. Выкручиваем и разбираем элементы насоса - ускорителя, распылитель с винтом - клапаном и регулировочный винт перепускного устройства ( хоть он и называется регулировочным, ничего регулировать им не нужно, при сборке закручиваете до упора и всё ). Не забудьте расположение выкрученных деталей. Не лишним будет проверить их маркировку в соответствии с таблицей в вашем руководстве по эксплуатации. Может быть до вас там уже всё перепутали ?
Вся чистка производится воздухом, в крайнем случае мягкой медной проволокой. Процесс продувки, кроме очистительной функции несёт ещё много диагностической информации опытному карбюраторщику, но описывать куда и как дуть и откуда чего должно выходить не буду, слишком сложно объяснять. Продувайте всё подряд, стараясь, выдувать возможные засорения наружу, а не загонять их с поверхности внутрь. Но об одном диагностическом моменте с использованием воздуха, я всё таки скажу. Направив струю воздуха во вторую камеру, при полностью повёрнутом рычаге привода дроссельных заслонок, мы сможем проверить действие пневмопривода заслонки второй камеры.
Дальше всё собираем в обратной последовательности, не забыв мазнуть маслом уплотнительные кольца эл. маг. клапана и регулировочных винтов, что бы не порвать их. Настоятельно рекомендую смазать и трущиеся поверхности снаружи карбюратора, особенно после наружной его мойки. До установки верхней крышки ещё раз проверяем работу насоса - ускорителя и механизма открытия дроссельных заслонок.
Снимать карбюратор с автомобиля и тем более полностью разбирать его не рекомендую, последствия будут непредсказуемы и скорее всего отрицательны. Снимают карбюратор с коллектора только в случае возникновения проблем с нижней частью его, с блоком дроссельных заслонок или для замены пробитых прокладок и проставки между нижней и средней частью, что случается редко. Так же Вы можете посмотреть  на сайте .
Перед регулировками карбюратора убеждаемся в правильности работы системы зажигания. Предварительная установка регулировочного винта качества - 2 - 3 оборота выкручен от крайнего "закрученного" положения.
Более подробные описания работы карбюратора и с карбюратором, кому это требуется, можете найти в литературе. Здесь же я постарался сделать акцент на практический подход к вопросу, и на моменты, которые редко где освещаются.
P.S. Если кто-то вспомнил или слышал про карбюратор модели "ВЕБЕР", то сразу и забудьте. Дело в том, что этот карбюратор устанавливался на "Жигули" до 78 года, а значит им всем уже под 30 лет. Никакой алюминиевый сплав без специальной защиты не выдержит столько времени и не окислится. Поэтому реставрация "Вебера" до приличного состояния в принципе невозможна, если только он не хранился всё это время в музейной кладовой с пониженной влажностью воздуха и при постоянной температуре. И вообще он не подходит ни под какие стандарты по токсичности выхлопных газов и по расходу горючего.
