Уверен, что 99% прочитавших название этой статьи, будут недоумевать. Потому что, на первый взгляд, нет логичной связи между седлом для слона и вороной. Но на самом деле эта связь есть. Надо только немного копнуть историю. Причём не так глубоко, а именно – 19 век. Итак, страна – Индия, действующие лица – тигры, слоны и англичане, которые охотятся на тигров. Охота производилась со слонов. И сидели, соответственно, в корзине, которая располагалась на спине слона. Называлась эта корзина слоновьим седлом. Иногда, стрелять приходилось накоротке, и полноразмерным ружьём было не очень удобно пользоваться. Особенно, если надо было быстро прицелиться и выстрелить из ограниченного пространства, коим и являлась корзина. Требовалось что-то более компактное, но при этом мощность должна была быть соизмерима с ружьём. Решением этой проблемы, стало использование крупных пистолетов, имеющих ружейный калибр. Данные пистолеты были гораздо тяжелее и крупнее, чем их собратья, которые предназначались для стрельбы по человеку. Это и понятно, ведь тигр – это не человек, что бы его надёжно нейтрализовать требуется и калибр покрупнее и пороху побольше. А из-за того, что пистолеты были крупные, они были приторочены к корзине. Благодаря последней, они и получили своё название. Вот и получается, что “слоновье седло” – это очень крупный и мощный пистолет. При переноске, он большую часть времени приторочен к седлу. Т.е. его несёт на себе средство передвижения стрелка. Подобные пистолеты имелись во многих странах, только назывались они по-разному - седельные, багажные и т.д. Важно понимать, что концепция применения этих пистолетов одна. Но всё течёт, всё меняется. Канула в прошлое охота со слонов на тигров, да и живём мы не в Индии, а в России. Большую часть времени проводим в городах, но при этом, желание охотиться и поддерживать себя в форме у нас остаётся. Я имею в виду аэрганеров. Охотимся мы, большей частью, на серых ворон. А некоторые из нас, делают Это, не выходя из любимой машины. Используют для этого или пистолеты, или винтовки. Но ни то, ни другое не подходит полностью для решения подобных задач. Нужно нечто среднее, но, тем не менее, сочетающее в себе положительные характеристики винтовки и пистолета. Таким образом, я плавно подошёл к процессу появления на свет моего “слоновьего седла” для серой вороны.

Всё началось с того, что потребовался “инструмент” для отстрела ворон из кабины машины. Требования, предъявляемые к новому образцу, были следующие. Компактность, вес меньше, чем у стандартной винтовки. Начальная скорость пули и кучность должны обеспечивать гарантированное поражение вороны на дистанции до 20 м. Если говорить о кучности, то она должна была быть не меньше 3 см на 20 м.

С начала я пошёл традиционным путём. У стандартной винтовки мп512 отпилил ствол, его длина после этого стала 33 см. Потом изготовил пистолетное ложе. Материалом для ложи послужила буковая заготовка. Чтобы было удобно стрелять с рук, поставил антабки таким образом, чтобы с накинутым погоном на плечо и с оттяжкой обреза от себя, обрез получал как бы дополнительную фиксацию в пространстве. Это, в свою очередь, несколько компенсировало отсутствие приклада. Помимо этого, я предусмотрел узел крепления сошек от фирмы Диана. То, что из этого вышло, можно увидеть на фотографии.

“Слоновье седло” для вороны.

С одной стороны, я добился некоторого сокращения длины и веса по сравнению со стандартной винтовкой. При чём без потери начальной скорости пули. Но в процессе эксплуатации стало понятно, что данный обрез не совсем то, что хотелось бы. Длина обреза всё равно была излишней и пользоваться им в машине было не очень удобно. Так же не удовлетворял баланс. Из-за этого во время стрельбы обрез вёл себя “неспокойно”, что приводило иногда к отрывам пуль от основной группы попаданий. Положение спас массивный надульник и диановские сошки. Стрелять стало одно удовольствие, но … Не из машины, а сидя за столом в тире, ведя огонь с сошек или с мешка. Пришлось мучить следующую мп512.

И опять я должен был изготовить что-то компактное, достаточно мощное и хорошо сбалансированное. Решение пришло в виде “велосипеда”, который изобрели уже до меня.

Компоновка оружия по схеме буллпап – вот что стало этим “велосипедом”. Впервые её применил известный русский конструктор стрелкового оружия Коробов после второй мировой войны. Суть конструкции сводилась к переноски спускового крючка вперёд. Это приводило к укорочению конструкции на длину приклада. Затыльник приклада переносился так же вперёд к обрезу ствольной коробки. Подобную задачу мне пришлось решить с очередной винтовкой, переделав её в буллпап.

Теоретически, для переделки лучше всего подходит винтовка с неподвижным стволом и боковым рычагом взведения. Таковыми являются Норика Европа, а так же Дина 48,52 и 54.Но…Не каждый владелец захочет переделать Диану в буллпап и не каждый может позволить себе иметь Диану. Но даже и это не главное. Главное – удобство обращения данными винтовками после переделки их в буллпап. После переделки винтовка будет весить около 4кг, а это не так мало. Перезарядка буллпапа из винтовок с боковым рычагом очень неудобна. Особенно, если донором послужила Диана. Для того, что бы произвести выстрел надо сделать далеко не одну операцию и уже, будучи заряженным, такой буллпап невозможно разрядить, не делая выстрел. А ситуации бывают разные. И на охоте вполне реально может возникнуть ситуация, когда надо разрядить оружие без выстрела. Или быстро подготовить к выстрелу. Винтовки с боковыми рычагами такого не позволяют сделать. Поэтому переходим к переломкам. Тут ситуация не менее удручающая. Немецкие и испанские винтовки - переломки не подходят однозначно. Конструктивно их трудно переделать в буллпап, потому что в том месте, где должен будет располагаться спусковой крючок – проходит тяга. Это у винтовок фирм Диана и Норика. У винтовок Гамо Хантер тяга скользит вдоль рабочего цилиндра снизу. Но нет отдельной детали, на которую возможно будет установка нового спускового крючка. Итак – мы имеем винтовки с боковыми рычагами взведения, которые можно переделать в буллпап, но пользоваться ими будет неудобно, а так же переломки тех же стран производительниц, которые нереально переделать без больших затрат. Остаются отечественные винтовки. Тем более, что их конструкция вполне позволяет переделать переломку в компоновку буллпап. В поле нашего зрения оказывается две винтовки – ИЖ-38С и МП512. Из обеих можно сделать буллпап. Но ИЖ-38С заведомо гораздо слабее по мощности и оптический прицел не поставить на колодку ствола. Ну, если только очень постараться, вырезать направляющую ласточкин хвост и каким-то образом укрепить на колодке ствола. На мой взгляд – это лишняя трата времени. Так что остаётся МП512. Вот из неё и получается лучший донор для переделки в буллпап. Потому что только у неё есть место, куда возможно установить спусковой крючок при переделке винтовки в буллпап. Этим местом является передняя П-образная пластина, приваренная к ствольной коробке. В эту пластину ввинчиваются передние боковые винты, соединяющие ложе со ствольной коробкой. К этой же пластине снизу крепится шарнир, на котором качается коромысло спускового крючка. А к коромыслу, соответственно, сам спусковой крючок. От коромысла к старому спусковому крючку идёт тяга. Она может быть цельная или разрезная. Разрезная тяга конструктивно сложнее, но позволяет регулировать рабочий ход спускового крючка. Причём не только ход, но и усилие на спуске. Т.е. имея разрезную тягу – имеем регулируемый спуск. А регулируемый спуск одно из условий, необходимых для точной стрельбы.

Со ствольной коробки необходимо удалить направляющую под оптический прицел. Ведь во время стрельбы на это место будет ложиться щека стрелка. И если направляющая не будет демонтирована, то во время стрельбы может поранить стрелка. Сам оптический прицел вместе с кронштейнами устанавливается, непосредственно, на ласточкин хвост, расположенный на казённой части ствола. Ранее на этом месте стояла прицельная планка. Кронштейн под оптику, в данном случае, высокий моноблок. Так как прицел вместе с кронштейном будут испытывать значительные нагрузки, то запас прочности системы прицел-кронштейн должен быть значительным. Высоким кронштейн должен быть потому что при низком кронштейне будет очень неудобно целится. А ещё лучше ставить кронштейн, изготовленный на заказ и более высокий, чем те, что встречаются в продаже. В таком случае верхнюю часть ствольной коробки, контактирующей с лицом, можно закрыть каким либо изолятором. Это может быть дерево или пластик. У меня не было возможности заказать кронштейн и поэтому, поездив по магазинам, я остановил свой выбор на быстросъёмном высоком кронштейне для винтовки ТОЗ-78. А на цилиндр я наклеил кожу. Ствольная коробка крепится к ложе в 5 точках: 4 боковых и 1 нижняя. Эта схема крепления исключает вырывание ствольной коробки из ложа при взведении, даже если крепёжные винты будут ослаблены. Ложе я вырезал из узбекского ореха. Центр тяжести приходится на рукоятку управления огнём. Из-за этого буллпап является удачно сбалансированным инструментом. Он разворотистый и манёвренный. Лучше всего, если ствол будет заканчиваться надульником. При данной схеме он в значительной степени положительно повлияет на кучность. Получившейся из мп512 буллпап, можно увидеть на фотографии.

“Слоновье седло” для вороны.

Вес буллпапа вместе с кронштейном и прицелом около 3,1 кг , а длина около 80см. Для стрельбы из машины всё равно великоват. Пришлось работать над конструкцией дальше. Как логичное продолжение предыдущих работ, возникла идея сделать на базе буллпапа пистолет. Вот тогда бы я смог реально приблизиться к необходимой компактности. Но при этом были сомнения по поводу кучности и сохранения начальной скорости пули. Длину ствола, я предполагал сделать 23 см, как на ИЖ-53. Как оказалось, я ни сколько не проиграл в начальной скорости пули. Разумеется, есть некая зависимость между длинной ствола, начальной скоростью пули и её кучностью. Но по моему личному опыту я могу судить, что длина ствола в пружинно-поршневой пневматике не так сильно влияет на начальную скорость пули, как в компрессионном оружии или системах, работающих от углекислого газа из баллончиков. В компрессионном оружии характер разгона пули близок к огнестрельному оружию. Тогда как у ППП пуля разгоняется на отрезке первых 20-30 см ствола и дальше уже разгона нет. Это я понял, обрезая ствол и замеряя последовательно начальную скорость пули хронографом. А у компрессионной пневматике пуля разгоняется и после первого отрезка в 20-30 см. В этом оружии, действительно, чем длиннее ствол, тем выше скорость пули. Но только до известного предела, конечно.

Так вот передо мной опят встал выбор – какую винтовку мне использовать для переделки в пистолет.

Можно воспользоваться ИЖ-38С, её металл более изящный по сравнению с металлом МП512. Но, если подобный пистолет выполнить из мп512, то по габаритам он получается всего на 5-10см длиннее, что само по себе не такая большая разница, а вот начальная скорость будет больше уже на 30-50м/с.

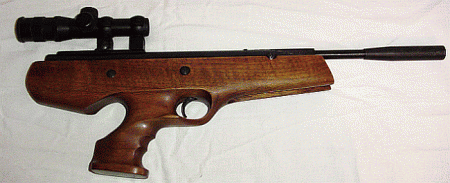

Я начал с того, что обрезал ствол до 23 см и сделал дульную фаску. На конце ствола была сделана резьба для установки штатной мушки или надульника. С начала я предполагал, что пистолет будет использоваться со штатными механическими прицельными приспособлениями. Но в дальнейшем, после предварительного отстрела, было решено поставить оптический прицел. Прицел должен быть лёгким и коротким. Коротким, чтобы его окуляр не выходил за габариты пистолета и не увеличивал общую длину. Для этой роли подошёл прицел ВОМЗ ПО-3,5. Конструкция пистолета не отличается от общей конструкции буллпапа. Разница лишь в том, что длина ствола пистолета 23 см против 45 см у буллпапа, а на цилиндре оставлена направляющая под оптический прицел. Конструкция пистолета показана на фотографии.

“Слоновье седло” для вороны.

Как я уже писал выше, мне нужно было сохранить штатную кучность и начальную скорость полноразмерной винтовки. Стандартная мп512 из коробки имеет энергию пули не больше 7,5 Дж и начальную скорость пули не выше 170м/с. В своём эксперименте я добился начальной скорости кп10,5 – 185 м/с, кп7,9 – 220 м/с и скарабей 0,62 грамма – 198 м/с. Получившийся пистолет, гораздо мощнее аналогичных немецких и испанских однотипных образцов. Отечественный пистолет ИЖ-53 так же остался позади. Скорость большинства пружинно-поршневых пистолетов не превышает 120 м/с. Я сейчас пишу о пистолетах, которые заряжаются при переламывании ствола и рабочий цилиндр у них располагается за казённой частью ствола. Для того, чтобы прийти к этому пистолету и сделать его, мне пришлось изготовить ни один буллпап из мп512 и выслушать пожелания многих стрелков, которые охотятся на ворон из кабины своих машин.

Обычный пневматический пистолет компактен, но вот по мощности он значительно уступает винтовке. Сама же винтовка достаточно громоздка при использовании в ограниченном пространстве. Особенно, если винтовка пружинно-поршневая переломка, а стрелять приходится из кабины машины. Можно и стёкла себе ненароком поколотить. Пистолет, получившийся на базе мп512, сочетает в себе начальную скорость и кучность винтовки с достаточно небольшими размерами. Он хорошо подходит для стрельбы из машины по воронам. Начальная скорость пули Кроссман Премьер 7,9 гранов (0,51 грамма) 220 м/с обеспечивает гарантированное поражение при условии попадания пули в голову, шею и грудь для вороны. Убойной силы пули хватает до 50 м включительно. Манжету я оставил штатную. Хотя можно устанавливать испанскую гамовскую, переточив непосредственно грибок поршня под посадочный профиль манжеты. Испанская манжета имеет очень большой рабочий ресурс, по сравнению с отечественной. Но поршень с гамовской манжетой ходит достаточно туго и поэтому, если использовать отечественную штатную пружину, то после установки гамовской манжеты, может быть падение начальной скорости. Из-за этого я остановил свой выбор на штатной манжете из Ижевска. Пружина поставлена от Хантера 440. Причём я использовал севшую пружину, имеющую 28 витков. В поршне утяжелитель, а сама пружина на направляющей. На ложе пошёл кавказский орех. То, что из этого получилось – видно на фотографии.

“Слоновье седло” для вороны.
“Слоновье седло” для вороны.

Общая длина этого “слоновьего седла” - 55 см, вес с оптикой и надульником – 2,8 кг. Взводится пистолет достаточно легко. Когда только начинал его делать, то боялся, что усилие взвода будет создавать дискомфорт. На самом деле получилось наоборот. Тем более, что я пытался перед работой над пистолетом, предварительно оценить усилие взвода. Для этого я брал мп512 за ствол в том месте, где заканчиваются первые 23 см ствола от его казённого среза. Но, как оказалось в дальнейшем, подобный эксперимент не давал настоящей картины. При взведении винтовки или пистолета, задействованы разные группы мышц. Потому что, когда взводишь винтовку, то плоскость взведения или качания ствола во время постановки поршня на боевой взвод, перпендикулярна плоскости тела. В пистолете же плоскость качания ствола параллельна плоскости тела и при этом правая рука располагается иначе в отличии от удержания, когда взводится винтовка. Думаю, что те, кто стрелял из ИЖ-53, меня поймут.

Рукоятка управления пистолета находится в центре тяжести. Стрельба ведётся с двух рук или с одной, но при этом цевьё пистолета ложится на упор. Кучность 3см на 20 м позволяет уверенно поражать ворон в убойные места до 20 м. Конечно, для переноски на теле, этот пистолет достаточно тяжёлый и громоздкий. Но его место не там, его место - на переднем сиденье рядом с водителем. Там он его не обременяет, а ждёт нужного Момента, когда он, пистолет, окажется в руках и выполнит свою работу, отправив очередную ворону в Страну Вечной Охоты.

Константин Плахов (КВП)
