Горячая или холодная ковка – это самый дорогой и красивый способ обработки металла. Материал приобретает нужные формы, из него создаются предметы интерьера, строительные конструкции. Ворота, которые изготовлены из художественных кованых элементов, отличаются прочностью, красотой и надежностью.

Кованые ворота своими руками

Кованые ворота своими руками

Кованые ворота своими руками

Кованые ворота своими руками

К сожалению, ковка – довольно дорогой вид обработки металла, поэтому порадовать себя изделиями на заказ могут не многие. Но выход есть – освоить холодную ковку самостоятельно.

Кованые ворота

Кованые ворота

Содержание пошаговой инструкции:

Горячая

Горячая ковка

Горячая ковка

Горячая ковка

Горячая ковка

При этом способе металл нагревают до температуры, при которой материал становится податливым и мягким. Далее следует механическая обработка металла путем штамповки, ручной или гидравлической ковки. Этот способ обработки металла весьма сложный, трудоемкий, требует наличия специальных инструментов и знаний физико-механических свойств металла.

Холодная ковка

Холодная ковка

Холодная ковка

Более простой, но не менее трудоемкий способ обработки металла без нагрева. При холодной ковке металл сгибается под большим давлением. Чтобы осуществить холодную ковку металла, требуются специальные инструменты.

Виды ворот

Виды ворот

Виды ворот

Защитные конструкции

Данный тип ограждения можно смело назвать бюджетным вариантом. Все элементы ковки — штампованные. Каркас и ребра жесткости выполнены из толстого металла, элементы штамповки также не отличаются изящностью и красотой. Крепкие и мощные ворота выполняют свою основную функцию — защиту личной территории.

Декоративные ворота

Декоративные ворота

Декоративные ворота

Эти конструкции смело можно назвать эксклюзивными произведением искусства. Чаще всего такой тип ворот изготавливается на заказ по индивидуальным чертежам. Все элементы створок выполнены вручную, с помощью горячей ковки. Необычный тип ворот в первую очередь является украшением территории.

Комбинированные ворота

Этот тип конструкций совмещает в себе художественную ковку и штампованные элементы, благодаря чему за доступную цену можно стать обладателем эксклюзивных, прочных и красивых ворот.

Конструкция ворот с элементами ковки

Конструкция ворот с элементами ковки

Конструкция ворот с элементами ковки

Ворота, изготовленные из элементов холодной ковки, представляют собой сборную конструкцию, где все детали скреплены сваркой. Сами элементы можно приобрести в готовом виде или сделать самостоятельно.

Как сделать кованые ворота самостоятельно

Как сделать кованые ворота самостоятельно

Как сделать кованые ворота самостоятельно

Важно знать, что изготовление ворот с распашными секциями делится на 7 этапов.

  1. Разработка чертежа.
  2. Выбор материала и инструмента.
  3. Установка опорных столбов.
  4. Изготовление каркаса створок.
  5. Изготовление элементов ковки для заполнения створок.
  6. Крепеж фурнитуры и декоративных украшений.
  7. Покраска конструкций.

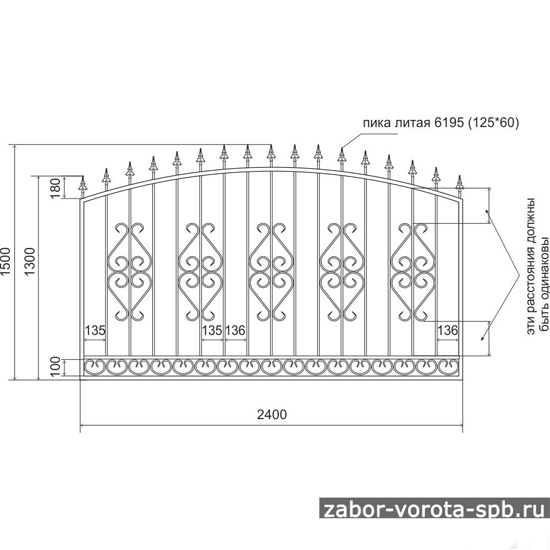

Как сделать чертеж или выбрать конструкцию ворот

На данном этапе работы требуется руководствоваться двумя правилами: ворота должны быть прочными и надежными, также конструкция должна отличаться красотой и оригинальностью. Совместить эти критерии не сложно.

Важно продумать геометрию створок. Форма может быть любой: от классической квадратной, до эксклюзивной, с ломаными верхними линиями, радиусом или эллипсом. Также важна высота и ширина конструкции, расположение ребер жесткости, подбор фурнитуры, расстояние между элементами ковки. Желательно сделать обрешетку ворот такой, чтобы сквозь прутья на территорию не могли проникнуть люди или животные.

Некоторые модели ворот дополнены глухими листами железа, поверх которых прикреплены украшения из кованых элементов. Глухие ворота с элементами ковки выглядят красиво и закрывают обзор участка со стороны улицы.

Материал и инструмент для изготовления глухих кованых ворот

  1. Сварочный электрический аппарат для финишной сварки.
  2. Газовый сварочный аппарат для точечной сварки.
  3. Мощные тиски, закрепленные на ровной поверхности.
  4. Лекальные тисы с длинным рычагом.
  5. Набор электродов.
  6. Шлифмашинка с диском для шлифовки и полировки металла.
  7. Материалы для создания конструкции
  8. Столбы для опоры.
  9. Раствор для заливки столбов.
  10. Кирпичи.
  11. Профильная труба для каркаса створок
  12. Стальные листы для глухого заполнения, толщина материала не менее 1 мм.
  13. Листовая сталь для изготовления кованых пик с острыми наконечниками.
  14. Четырехгранники для создания основания пик. Ширина торцов — 1,4 мм. Если использовать более толстые заготовки, то их будет труднее скручивать в спираль. Заготовки с меньшей шириной граней могут сломаться в процессе скручивания.

Как видно из описания применяемого материала, дизайн ворот отличается готическим стилем: глухое заполнение створок, поверх которых на лицевой стороне прикрепляются пики, с острыми наконечниками. Ворота будут иметь стильный, необычный и неприступный вид.

Установка опорных столбов для крепления створок ворот

Установка опорных столбов для крепления створок ворот

Установка опорных столбов для крепления створок ворот

Так как стальная конструкция створок имеет довольно большой вес, опорные столбы должны быть надежными. Для опорных столбов требуется металлическая труба, диаметр которой не менее 25 см, а также облицовочные кирпичи.

Шаг 1

Требуется разметить положение столбов. При этом не стоит забывать о том, что металлические конструкции в дальнейшем будут обкладываться кирпичом. Поэтому желательно заранее высчитать толщину материала.

Шаг 2

Для крепления столбов нужно выкопать две глубокие ямы, не менее метра в глубину. Ширина ямы не должна превышать диаметр металлической трубы на 10 см. В ином случае столб после навешивания тяжелой створки может перекосить.

Ковка ворот своими руками

Ковка ворот своими руками

Шаг 3

Стальную трубу нужно вставить в яму и засыпать щебнем. Щебенку желательно плотно утрамбовать. Труба должна стоять ровно, иначе будут проблемы с открытием и закрытием створок ворот.

Шаг 4

Заливка щебня. Для этих целей требуется развести цемент и песок в пропорциях 1 к 3, тщательно перемешать. Затем сухая смесь разбавляется водой. Раствор должен получиться жидким и однородным.

Шаг 5

Полученную смесь заливают в ямы со щебнем. Повторно проверяется расположение столба. Раствор сохнет несколько дней.

Шаг 6

Приваривание к столбам шинки — крепления, на котором будут располагаться обратные завесы для створок. Шинка должна быть не менее 6-7 см в ширину и выступать из-под кирпичей. Если створки ворот слишком тяжелые, рекомендуется к каждому столбу на одинаковом расстоянии приварить по 3 шинки.

Шаг 7

Укрепленные столбы требуется обложить кирпичом. Кладка кирпичей проводится с помощью кельмы. Вертикальные швы между кирпичами не должны граничить.

Укрепленные столбы требуется обложить кирпичом

Укрепленные столбы требуется обложить кирпичом

Укрепленные столбы требуется обложить кирпичом

Укрепленные столбы требуется обложить кирпичом

Изготовление створок

Конструкция створок будет стандартной – прямоугольные каркасы с наполнением из листов стали.

Изготовление створок

Изготовление створок

Шаг 1

Выбор места, на котором будут свариваться каркас для створок ворот. Важно, чтобы поверхность была абсолютно ровной, иначе каркас перекрутит.

Шаг 2

Раскраивается профиль на нужные по размеру заготовки. При крое металла важно соблюдать геометрию углов, по которым будет проходить сварной шов.

Шаг 3

Разложенные на ровной поверхности заготовки прихватываются точечной сваркой. Затем проводится контрольный замер всех элементов конструкции и проверка каркаса на деформацию и перекос.

Шаг 4

Если все в порядке, то можно приступить к финишной сварке элементов. Для жесткого крепления профиля при угловой сварке можно использовать струбцины. Затем с помощью болгарки следует зачистить все наплывы на швах.

Шаг 5

Крепление глухих стальных листов. Стальные листы, раскроенные в размер каркаса, укладываются внутрь профиля и по периметру прихватываются сваркой. Швы зачищаются. Черновой вариант створок готов.

Изготовление элементов холодной ковки

Острые наконечники пик

Острые наконечники пик

Острые наконечники пик

Шаг 1

Стальные полосы толщиной 4-5 мм, имеющие ширину не менее 6 см, разрезаются на 15-сантиметровые отрезки. Затем на фрагменты стали наносятся линии, по которым нужно срезать верхние углы.

Шаг 2

С помощью болгарки сталь раскраивается по меткам. Получаются длинные треугольники с заостренной вершиной.

Простые кованые ворота

Простые кованые ворота

Шаг 3

Придание заготовке визуального объема. Для этого с помощью болгарки и наждачного диска обрабатываются края пики. Элемент получает форму: заостренная вершина, тонкие грани углов и толстая середина.

Для украшения забора требуется изготовить множество таких элементов. Важно делать раскрой по одному лекалу, чтобы пики получились одинакового размера и формы.

Основание пик

Элементы ковки

Элементы ковки

Для этих целей требуется четырехгранная сталь. Для украшения ворот можно использовать разную длину прута с острыми наконечниками. Например, создать с помощью заостренных пик визуальный радиус на сомкнутых створках ворот.

Шаг 1

Металлический прут раскраивается на нужные размеры. Так как крепиться пики будут зеркально, требуется тщательно продумать размер каждого элемента, чтобы в целом конструкция выглядела идеально.

Кованные пики для ворот

Кованные пики для ворот

Шаг 2

Разметка на пруте. Если витки будут располагаться через 15 см, то нужно карандашом отметить эти отрезки. Затем следует приступить к скручиванию витков.

Шаг 3

В стационарные большие тиски зажимается прут на нулевой отметке. В лекальные тисы закрепляется этот же прут на отметке 15 см. Затем нужно провернуть тисы на один оборот. Один виток готов. Можно сделать несколько витков на одном отрезке. Главное, чтобы зеркальные основания пик были симметричны, а по всей длине на одинаковом расстоянии находилось равное количество витков.

Таким образом обрабатываются все четырехгранные заготовки.

Шаг 4

Затем проводится сборка всех декоративных элементов. Основания пик свариваются с острыми наконечниками.

Сборка конструкции ворот

Монтаж ворот

Монтаж ворот

Все декоративные украшения привариваются к лицевым створкам ворот по схеме. Важно, чтобы расположение пик было на двух створка симметричным. На сами стальные листы створок можно расположить элементы ковки в виде завитков или орнамента. Это довольно сложные детали, лучше всего приобретать их в готовом виде.

Затем нужно приварить к торцам створок петли. Находиться они должны на таком же расстоянии, как и ответные петли на столбах. Две нижних петли привариваются в одном направлении, затем створки навешиваются. Самая верхняя петля крепится в обратном направлении и приваривается на висящих конструкциях. Это нужно для того, чтобы створки не смогли снять.

На стыке створок с обратной стороны навариваются скобы для замка. Можно также использовать более современную запорную фурнитуру. Это на выбор владельца ворот.

Покраска ворот

Все стальные элементы нужно тщательно обработать антикоррозийным покрытием. Белый налет, появляющийся после обработки, нужно снять сухой ветошью. Затем можно приступить к финишной покраске конструкции. Современные укрывочные материалы не только защищают металл, но и украшают его. Ворота можно стилизовать под старину, покрыв их бронзовой краской или выделить золотом элементы ковки.

Важно знать, что каждые несколько лет конструкцию ворот нужно зачищать и перекрашивать.

Сборка ворот из готовых элементов ковки

Сборка ворот из готовых элементов ковки

Сборка ворот из готовых элементов ковки

Если нет желания заниматься изготовлением элементов ковки самостоятельно, можно упростить изготовление ворот, заказав все детали в специализированных фирмах.

Такой способ изготовления ворот смело можно назвать любительским: нужно всего лишь создать или использовать готовый чертеж конструкции, рассчитать количество требуемых элементов, заказать и самостоятельно собрать конструкцию ворот помощью газо или электросварки.

Самодельные ворота станут самым настоящим украшением любого участка, также стоит отметить их надежность, прочность и безопасность.

Художественная ковка

Художественная ковка

Видео – Изготовление кованых элементов и сборка конструкции ворот. Кованые ворота своими руками
