Сделав электролобзик своими руками, получится не только приобрести практичный инструмент, но и сэкономить денежные средства: он окажется намного дешевле заводского аналога, обладая при этом полным набором функций. Самодельный электролобзик позволит создавать изделия сложной формы из дерева, пластика и других материалов, производство которых ручным инструментом в обычных условиях отняло бы много времени и сил.

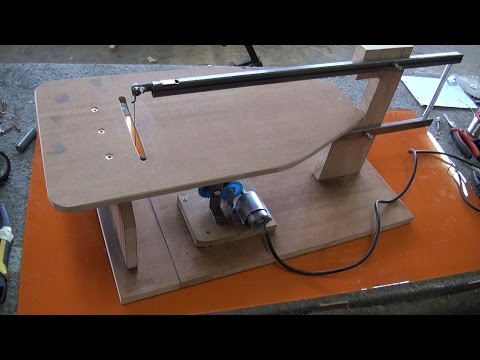

Самодельный электролобзик в действии

Самодельный лобзик позволяет делать резы сложной формы.

Следует рассмотреть строение и последовательность изготовления простого настольного электрического лобзика, особенности сборки и порядок работы с ним.

Как устроен настольный лобзик?

Как видно из названия, данный инструмент предназначен для расположения на поверхности рабочего стола или верстака. Компактные размеры позволяют как в мастерской или гараже, так и дома. Электрический лобзик является незаменимым инструментом для изготовления сложных украшений из дерева, фигурной резьбы по фанере и тому подобных работ.

Принципиальная схема кривошипно шатунного механизма

Кинематическая схема привода лобзика.

Необходимо более детально рассмотреть строение настольного лобзика заводского производства. Это позволит понять основные особенности устройства и применить их в самодельной модели.

Составляющие электрического лобзика можно условно разделить на 3 части:

  • подвижная рама с пилой;
  • неподвижное основание;
  • электрический двигатель.

Принцип работы инструмента заключается в следующем: электрический двигатель вращает кривошипно-шатунный механизм, который превращает вращательные движения в возвратно-поступательные. Движения передаются подвижной раме, на которой натянута пила.

Самодельное устройство работает с использованием того же принципа. Для упрощения конструкции подвижную рамку можно заменить обычным ручным лобзиком.

Вернуться к оглавлению

Детали для электрического лобзика

При сборке электрического лобзика важно найти подходящий двигатель, который будет приводить в движение рабочий инструмент – пилу. Для такой цели отлично подходит мотор от дрели, блендера, кухонного комбайна или другой техники такого же типа.

Алюминиевая профильная труба

Раму лобзика лучше делать из алюминиевой трубы.

Подвижная рама изготовляется из металлических профилей, деревянных планок или реек из прочного пластика. Наиболее удобно работать с алюминиевыми трубками квадратного сечения, так как они просты в обработке, имеют небольшой вес и значительный запас прочности.

Чтобы зафиксировать лобзик в нужном положении, для него следует изготовить надежный каркас из дерева или металла. Размеры каркаса не оказывают особого влияния на работу лобзика. Они зависят только от того, какой вариант инструмента вам нужен – компактный настольный либо полноразмерный, устанавливаемый на пол.

Стол для лобзика изготовляется из толстого листа фанеры, в котором проделывается отверстие небольшого диаметра там, где будет двигаться пилка (рис. 2).

Между корпусом и столом размещают прокладку из эластичного материала – резины или кожи, которая будет гасить вибрацию.

Существует и более простой вариант того, как изготовить самодельный электролобзик. Он состоит в том, что ручной электрический лобзик монтируется в вертикальном положении в стол-подставку, при этом его пилка крепится внатяжку к подвижным направляющим планкам – рычагам.

Вернуться к оглавлению

Сборка настольного лобзика

Конструирование самодельного лобзика начинается со сборки корпуса, который может быть выполнен из фанеры, ДСП или металла. Самая простая модель данного инструмента может обходиться и без корпуса, но в таком случае возникают сильные вибрации, которые могут значительно влиять на удобство работы. В указанном случае в лобзике делается два отверстия – одно для крепления кривошипа к инструменту, второе – для подвижной фиксации самого лобзика к столу. После запуска двигателя лобзик начинает производить возвратно-поступательные движения, способствующие распиливанию материала.

Пружина для натяжки струны лобзика

Такая пружина обеспечит нужное натяжение пилы лобзика.

Более продуманная модель включает в себя две отдельные планки, в концы которых устанавливаются гайки типа «барашек». С обратного конца планки стягиваются сильной пружиной, обеспечивающей постоянную натяжку пилы. Работает такой прибор от отдельного двигателя или, например, от дрели.

Внутри корпуса проходит вертикальная планка, которая неподвижно крепится к его дну или одной из стенок. В ней проделывают два отверстия, расстояние между которыми должно быть на 2-3 см меньше, чем длина стандартной пилки. В отверстия продевают болты или шпильки, на которые надевают планки, удерживающие пилку.

Двигатель встраивается в корпус и посредством диска с шатунным механизмом крепится к нижней планке. В качестве крышки корпуса выступает столик с отверстием для пилки.

Главный недостаток лобзика с отдельным двигателем заключается в самой замысловатой его части – кривошипном механизме. Пилка с ним совершает не только вертикальные, но и наклонные движения, что не может не сказываться на точности резки. Если требуется получить точный инструмент, то двигатель лучше заменить недорогим ручным электролобзиком заводского производства. Его крепят под поверхностью корпуса и продевают сквозь столик пилку, зажимая ее одним концом в лобзике, а другим – в верхней планке конструкции. Такая конструкция обеспечивает достаточную точность резки, приближая этот параметр к заводским моделям.

Вернуться к оглавлению

Преимущества работы электрическим лобзиком

Высокая точность элетролобзика

Электролобзик позволяет очень точно делать сложные распилы.

В отличие от ручного инструмента, электрический лобзик обладает явными преимуществами, в числе которых:

  • более высокая скорость работы;
  • возможность работать двумя руками, благодаря чему возрастает точность;
  • безопасность – при правильной организации труда стационарный инструмент гораздо безопаснее, поскольку не может вырваться из рук.

Помимо этого, самостоятельное изготовление электрического лобзика позволит сэкономить деньги, так как заводские станки такого типа стоят довольно дорого.

Вернуться к оглавлению

Работа с настольным электролобзиком

Электролобзик, как и ручной инструмент, позволяет работать с деревом, фанерой, тонким пластиком или оргстеклом. Самоделки, выполненные при помощи данного устройства, отличаются высокой точностью и сложными формами. Электролобзиком выпиливают отверстия для розеток в деревянных панелях, производят фигурную резку материалов.

Защитные очки при работе с электролобзиком

При работе с электролобзиком нужно защищать глаза.

Существует ряд правил, используемых при работе с данным инструментом:

  1. Не следует прикладывать чрезмерные усилия к материалу. Пила должна с оптимальной скоростью производить резку, иначе не удастся избежать поломок полотна или всего инструмента.
  2. Для разной работы следует использовать полотна разной ширины. Например, для длинных ровных разрезов применяют широкую пилку.
  3. Для резки тонких материалов применяется подложка из фанеры. Так будущее изделие сохранится от повреждений.
  4. Необходимо использовать средства для защиты глаз, так как во время работы лобзик поднимает в воздух большое количество мелких опилок.
  5. При работе с листовым пластиком скорость движения пилы следует установить минимальной. При высоких скоростях происходит перегрев материала, вследствие чего он начинает плавиться.
  6. При выпиливании круглых отверстий предварительно проделывают дрелью небольшую дырку в фанере, после чего сквозь нее продевают полотно пилы и закрепляют в зажимах. Отверстия прямоугольной формы делают по тому же принципу, но прямые углы выпиливают не сразу. Для начала их делают скругленными, а после прохождения пилой по всему периметру вырезают оставшиеся треугольные фрагменты.
  7. Для того, чтобы фанера не вибрировала при работе с ней, материал надо надежно удерживать обеими руками, прижимая к столу. Важно следить за тем, чтобы во время резки не происходило резких разворотов материала, иначе пилу может просто заклинить и оборвать. В местах поворотов фанеру следует несколько секунд подержать на месте, дав время инструменту расширить пространство для действий, после чего двигаться дальше.

Вернуться к оглавлению

Заключение по теме

Сделать электрический лобзик своими руками довольно просто, главное – знать принцип его устройства и иметь все необходимые материалы. Данный инструмент станет незаменимым помощником для столярных работ или изготовления украшений для дома.

Соблюдая последовательность сборки инструмента, можно не только получить неоценимый опыт, но и расширить свой арсенал домашнего мастера уникальным приспособлением, разработанным с учетом личных потребностей.
