trb            У BMW исторически были проблемы с шатунными вкладышами (да и с коленом вообще), но далеко не всегда (сюрприз-сюрприз) это являлось причиной громкой отзывной компании.

Колено - штука тяжелая, находится глубоко, так что пока двигатель крутится, то вроде бы никакой проблемы и не существует. Думаю, что у многих современных моделей он сравнительно успешно докручивается хотя бы до 100.000 км пробега (если повезет) и другие проблемы успешно проблему с коленом затмевают...

Проблемы, однако, несомненно существуют. Как раз сейчас об этом и поговорим.

Скажу сразу, причина этих проблем довольно примитивна: компания BMW делает высокотехнологичные, высокооборотистые и очень мощные двигатели.

Шатунный вкладыш - сам по себе крайне нагруженный и хрупкий элемент. Для бензиновых моторов, чаще всего используется мягкий "амортизирующий" цветной сплав на жесткой стальной подложке. И если мотор к тому же высокофорсирован (даже по меркам BMW), то это проблема в квадрате (в буквальном смысле - нагрузка зависит от квадрата ускорения) - нагрузки и обороты здесь всегда очень высоки. Следовательно, неплохо бы пропорционально увеличивать ширину самого вкладыша, что трудно (или невозможно) сделать в случае "коротких" компактных блоков - пространство и так  весьма ограничено, каждый милиметр на счету. Например, мотор "V8" едва ли длинней рядной шестерки, а нагружен он немало и его кинематика сложнее.

В результате, каждая новая форсированная конструкция двигателя превращается в творческий эксперимент производителя, который, как мне недавно заметил культовый комментатор блога "давно предусмотрел все до чердака". Ну а мы, значится, неспешно начнем ковыряться с прихожей... С коленвала.

Итак, каким же образом производитель "предусматривает" конструктивную и эксплуатационную норму для готового изделия - коленвала со вкладышами?

Для нагруженных и сравнительно неэкологичных "М-моторов" прямо с завода рекомендуются масло погуще - стало быть, это "SAE 10W60". Таким образом, осуществляется как бы первый вариант перестраховки - абы чего не вышло. Для обычных двигателей, в виду известных топливно-экономических требований, ничего такого не предусмотрено: сюда мы заливаем более жидкое масло, которое, к тому же, как правило еще и сильнее нагрето - "более жидкое". Тут снова наблюдается полная победа М-двигателей - им и термостат пониже и масло погуще. Это хорошо, но помогает ли?! Увы.

Примечателен двигатель того самого "спортивного типа", с завода эксплуатируемый только на густом масле - BMW E46 M3 (мотор S54B32) - с него началась первая и - тотальная "переделка" зазоров в подшипниках.
rod
Запомните: кампания была начата в 2004 году. Спустя примерно три года с начала выпуска ДВС.

По логике прочитавшего сервис-бюллетень от "просчитавшего все до чердака" производителя, это выглядит примерно как "выпустили автомобиль", "нашли ошибку" и "решили проблему". Это два шага. Да и это казалось бы лишь досадное исключение из правил.

Однако напомню, что в период с начала выпуска до начала отзывной кампании, колено со вкладышами менялось... пять раз за два года.

Пять раз за два года.

Смотрим: деталь от 20 августа 2003 (сезон начала отзывной компании) наконец-то удалась, поэтому замена номера от 2013 года
чисто техническая, оставлен только ремонтный вариант. Удалось. Спустя, повторю, пять попыток решения проблемы...

crank_E46

А вот и сами шатунные вкладыши от S54:
M3_old
Вот еще:
M3_old_2
еще:
M3_S54

А вот датируемый 2013 годом на тему, что ничего, по-сути, не поменялось. А вот фото из этой статьи:
M3_2013
Так как вкладыши уже нестандартные, усиленные... последствия, конечно, не столь ужасающи, хотя суть проблемы отразилась и на них.

Ну так может быть это нормальная практика? Посмотрим тогда на предыдущие кузова с форсированными модификациями
двигателя:

Это BMW M3 E36 с распространенным мотором объемом 3 литра:
E36_crank
Вот еще более древний E34 S38B38:
E34_crank
Детали выпускалась почти 20 лет без изменений! Незадолго до снятия с производства, была произведена техническая замена номера
на "ремонтированный" вариант. Замен в течение производственного цикла не было вообще.

А теперь снова вернемся к BMW M3, но в следующем поколении:
E92
Три года - три замены.

Вкладыши:
M3_S65

А вот вкладыши от М5 в Е60 (двигатель S85). Найти их в откровенно плохом (выкрошенном) состоянии оказалось непросто.
M3_new

А вот еще:
M5_2

Еще:
S85_3

Посмотрим теперь, а были ли замены колена по M5 S85?!

M5_
Наблюдаем некоторую тенденцию...

Теперь оставим в покое моторы "S" - вернемся на землю к моторам . Этот двигатель вполне себе "S" - 408 сил битурбо.
Тираж и даже мощность этого мотора некоторым "S" двигателям и не снился, тем более, что это же колено устанавливается на мотор S63.

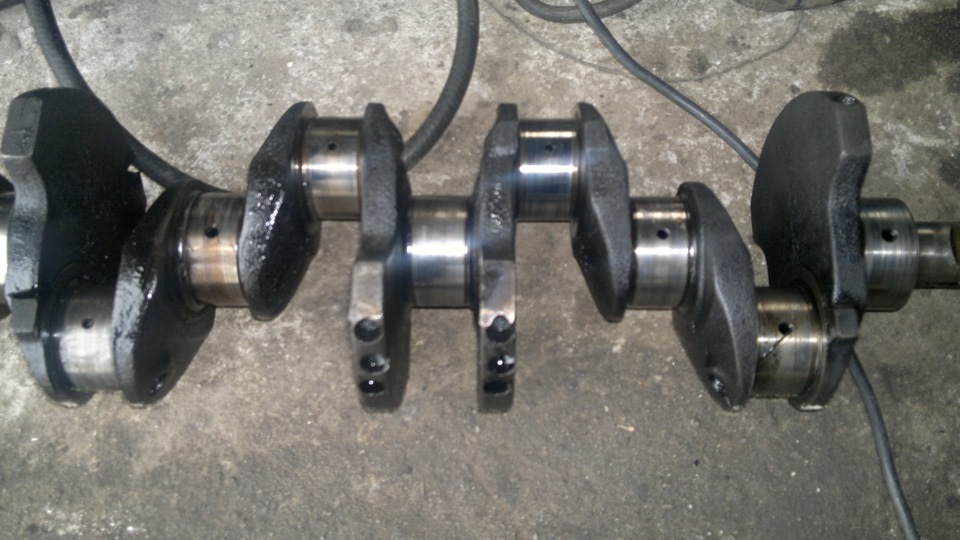

N63_crank
Практика ожидаема:
IMAG1583
Или даже так:
IMAG1635

Подведем итоги:

"дизайн" оптимального зазора маслонаполненного подшипника шатуна у высоконагруженного двигателя - труднорешаемая проблема с большим количеством исходных данных. Вкладыш очень узкий, а нагрузка на него очень высока. Эксплуатационный зазор, к тому же, очень мал.

Лет 30 назад BMW вышла на зазоры типа 0,02-0,05 мм (это скачок в допуске на порядок вниз, относительно старых моторов).
И это неизменно доставляет и будет доставлять проблемы владельцам.

"Поменяли масло и "провернуло вкладыш" - было и будет обычной ситуацией.

Действенного лекарства от этой проблемы нет. Максимально возможное улучшение - установка нового коленвала в сборе со вкладышами нового, "отрегулированного" производителем образца. Если авто выпускается уже лет 10 и замен по колену минимум - можно считать, что вы с проблемами такого рода вероятнее всего не столкнетесь. Если мотор свежий и уже есть замены - всякое может быть.

Никакие народные шаманства типа "масло погуще", или "прогревать подольше", "обкатывать потщательнее"... от технологически запрограмированной проблемы не спасут.

Надеемся и ездим.

1.О чем эта статья?
Если коротко, то о том, что высокофорсированные технологичные двигатели имеют выраженные специфичные проблемы. Давно и стабильно нерешаемые в принципе. Только методом последовательных итераций и чаще всего, за счет владельца.

2.Как не купить "проблемное колено" и двигатель с ним?
Во-первых, хочу сказать, что несмотря на актуальность проблемы вообще, шансов с ней встретиться относительно немного. Если много - производитель объявляет отзыв. А он, насколько помню, бессрочный - не важно, на гарантии авто, или нет. То есть, отзывная кампания - глобальный мировой косяк, как с S54. Все остальное ведет скорее к ускоренному износу, чем к аварии. Тем не менее, таких случаев в практике достаточно. Чтобы минимизировать риски, нужно стараться покупать авто не самых первых годов выпуска. К тому времени, вкладыши или уже провернуло, или же произошла необходимая замена на конвейере.

3.Как минимизировать риски в эксплуатации?
Думаю, что никак. Если там есть заметная проблема, она выскочит рано или поздно. Именно так, как было и продолжает быть с мотором S54. Потому как для полного устранения проблемы, необходимо полностью менять конструктив ДВС...

4.Я буду лить самое лучшее и густое масло и самые лучшие модификаторы трения.
Думаю, это может чем-то в чем-то помочь, но проблему не устранит - масляное голодание, или же неудачный зазор, все равно добьют конструкцию в совокупности.
Напомню, что корректно выбранный зазор делает подшипник такого рода практически вечным - там просто нет контактного (граничного) трения, так как поверхности трения разделены жидкостью (маслом).


Источник: http://bmwservice.livejournal.com/142151.html
